Cara Mudah Memprogram LCD 16×2 Tanpa I2C Dengan Arduino

Halo sobat Kelas Robot yang setia! hehe Apa kabar nihhhh? Semoga tetap setia walaupun adminnya jarang update ya. Hehe Maaf ya kesibukan ngerjain projek dan aktivitas offline lainnya bikin saya hampir menelantarkan kalian ?

Ok cukup curhatnya ? Di postingan kali ini saya ingin berbagi pengalaman ngulik saya menggunakan LCD tanpa i2c, yap selama ini setiap projek LCD saya pastikan menggunakan i2c. Selain untuk menghemat penggunaan pin pada Arduino, hanya perlu nambah kurang dari sekitar 30 ribu rupiah untuk penggunaan i2c ini, hehe murah kan!!!!

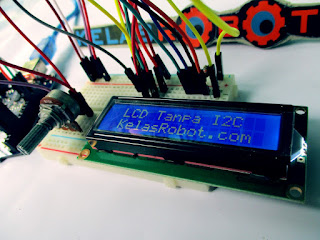

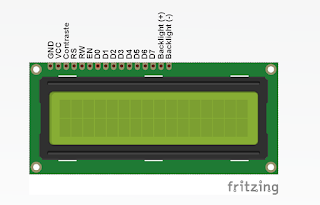

Sebelum mengerjakan barang kali dari kamu ada yang penasaran dengan pin out atau datasheet dari LCD 16×2, lihatlah penampakan dibawah ini:

Lalu untuk percobaan kali ini kamu membutuhkan:

  1. 1x Arduino Uno BELI
  2. 1x LCD 16×2 BELI
  3. 1x Potensiometer ukuran 1K-10K BELI
  4. 1x Resistor 220 ohm BELI
  5. 1 Set (banyak) kabel jumper male-male BELI

Lalu buatlah rangkaian seperti gambar dibawah ini:

Pastikan tidak ada yang salah dengan rangkaiannya ya, silahkan cek ulang untuk memastikan rangkaianya sudah benar. OK, jika sudah yakin benar, kita akan langsung menuju ke pemrograman, dan untuk pemrogramannya, kita akan menggunakan library bawaan dari aplikasi arduinonya.

Silahkan salin atau ketik ulang skecth dibawah ini:

#include <LiquidCrystal.h>
LiquidCrystal lcd(12, 11, 5, 4, 3, 2);

void setup() {
  lcd.begin(16, 2);
}

void loop() {
  lcd.setCursor(0,0);
  lcd.print("Test LCD");
  lcd.setCursor(0, 1);
  lcd.print("KelasRobot.com");
}

Catatan Program:

  • #include <LiquidCrystal.h> menambahkan library LCD pada program arduino, dengan library ini pemrograman LCD pada arduino menjadi lebih sederhana dan mudah dipahami.
  • LiquidCrystal lcd(12, 11, 5, 4, 3, 2); serangkaian pin yang digunakan pada arduino yang dihubungkan dengan LCD, cukup banyak kan dibandingkan dengan menambahkan i2c yang hanya pin SCL dan SDA aja.
  • lcd.begin(16, 2); angka 16 dan 2 mengatur bahwa lcd yang kita gunakan adalah ukuran 16×2, jika kamu menggunakan LCD 16×4, kamu tinggal ubah angka 2 nya menjadi angka 4.
  • lcd.setCursor(0,0); jika ingin menampilkan kata pada baris pertama gunakan kode ini, lalu selanjutnya gunakanlah lcd.print untuk menampilkan kata pada baris pertama.
  • lcd.print(” Test LCD Tanpa I2C”); untuk menampilkan kata atau kalimat pada lcd, simple kan programnya ?

Postingan mengenai LCD lainnya:

  1. Cara Simpel Program LCD i2C 16×2 Dengan Arduino
  2. Cara Mengetahui Alamat Pada LCD i2C
  3. Membuat Jam Digital Dengan Arduino Uno, RTC DS1302, dan LCD i2C!
  4. Alat Pengatur Suhu dan Kelembaban Otomatis Sensor DHT11, LCD, dan Relay!
