Program Arduino: Sensor Suhu LM35!

Ajang Rahmat December 8, 2015 December 8, 2015 4 min read

LM35 adalah jenis sensor yang dapat mendeteksi keadaan suhu disekitar lingkungan.

Dan projek Arduino kita kali ini adalah kita akan, “Mengukur suhu dilingkungan sekitar.”

Yang perlu disiapkan:

  1. 1x Arduino BELI
  2. 1x Breadboard BELI
  3. 1x LM35 Sensor Suhu
  4. 2x LED hijau BELI
  5. 2x LED kuning BELI
  6. 2x LED merah BELI
  7. 6x Resistor 220ohm BELI
  8. 11x Kabel Jumper BELI

Lalu pasang seperti Gambar dibawah ini:



NOTES:

Baca Juga: 10 Program Latihan Yang Bikin Auto Jago Arduino
  • Pasang dari GND dan 5V Arduino ke Breadboard.
  • Pasang kaki kiri LM35 ke 5V, kaki kanan LM35 ke GND, kaki tengah LM35 ke pin A0 Arduino.
  • Pasang kaki Positif LED hijau ke pin 2 dan pin 3, LED kuning ke pin 4 dan pin 5, LED merah ke pin 6 dan pin 7 Arduino.
  • Setiap kaki negatif LED dipasang ke GND menggunakan Resistor 220ohm.
***
Untuk pemograman Sensor Suhu LM35, kamu bisa gunakan sketch dibawah ini:
byte lm35= A0;
int nilai;

void setup(){
  Serial.begin(9600);
}

void loop(){
  nilai= analogRead(lm35);
  nilai= nilai*0.488;
  Serial.println(nilai);
  delay(500);
}
NOTES:
  1. Serial.begin(9600); kode yang digunakan agar Arduino bisa berkomunikasi dengan komputer.
  2. nilaiLM35 = analogRead(LM35); menyimpan nilai yang dihasilkan oleh sensor LM35 ke variabel nilaiLM35.
  3. nilaiLM35 = nilaiLM35 * 0.488; konversi nilaiLM35 ke celsius dengan dikalikan 0.4888.
  4. Serial.println(nilaiLM35); menampilkan hasil dari nilai LM35.

Membuat Indikator Suhu dengan menggunakan LED.

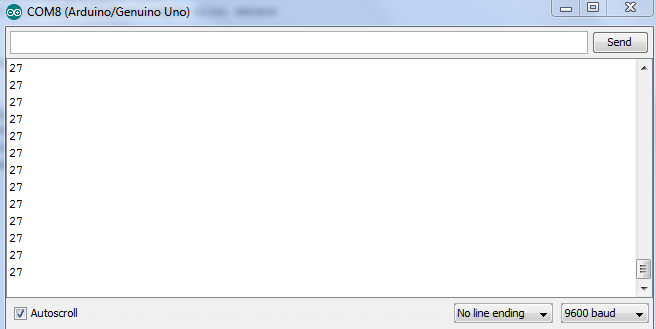

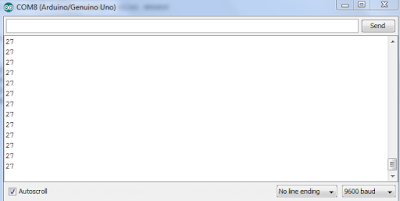

Yang pertama harus kamu lakukan adalah melihat nilai pada sensor suhu LM35, dengan melihat di Serial Monitor. Kamu juga bisa membuka Serial Monitor dengan menekan CTRL+SHIFT+M pada keyboard. Maka akan muncul tampilan seperti Gambar

NOTES: Angka 27 adalah nilai Suhu. Kamu bisa menyentuh Sensor LM35-nya dan nilai akan bertambah, karena sensor menerima panas dari suhu tubuh kamu.

Untuk Sketch programnya kamu tinggal tambahkan kode untuk LEDnya,
dan kode if seperti dibawah ini:
If ( nilaiLM35 == 28){
     kode perintah…
}
Untuk Sketch versi lengkapnya, kamu bisa salin ulang dibawah ini:
int LM35 = A0; // membuat variabel LM35 untuk pin A0 Arduino
int nilaiLM35= 0;   // membuat variabel nilaiLM35 untuk menyimpan nilai sensor
int LED1= 2;         // membuat variabel LED1 untuk Pin 2 digital
int LED2= 3;       // membuat variabel LED2 untuk Pin 3 digital
int LED3= 4;       // membuat variabel LED3 untuk Pin 4 digital
void setup(){
Serial.begin(9600);     // komunikasi serial dari Arduino ke Komputer
pinMode(LED1, OUTPUT);   // mengatur LED1 menjadi OUTPUT
pinMode(LED2, OUTPUT);   // mengatur LED2 menjadi OUTPUT
pinMode(LED3, OUTPUT);   // mengatur LED3 menjadi OUTPUT
}
void loop(){
nilaiLM35 = analogRead(LM35);   // menyimpan nilai dari LM35 ke variabel nilaiLM35
nilaiLM35 = nilaiLM35 * 0.488;   // konversi nilai dari LM35 menjadi Derajat Celcius
Serial.println(nilaiLM35);     // menampilkan nilai dari LM35 ke Serial Monitor
delay(500);                     // memberi jeda sebanyak 500 milidetik
if (nilaiLM35 == 28)       // jika nilaiLM35 sama dengan 28
{
  digitalWrite(LED1, HIGH); // LED1 menyala
  digitalWrite(LED2, LOW);   // LED2 mati
  digitalWrite(LED3, LOW);   // LED3 mati
}
else if (nilaiLM35 == 29)   // jika nilaiLM35 sama dengan 29
{
  digitalWrite(LED1, HIGH); // LED1 menyala
  digitalWrite(LED2, HIGH); // LED2 menyala
  digitalWrite(LED3, LOW);   // LED3 menyala
}
else if (nilaiLM35 == 30)   // jika nilaiLM35 sama dengan 30
{
  digitalWrite(LED1, HIGH); // LED1 menyala
  digitalWrite(LED2, HIGH); // LED2 menyala
  digitalWrite(LED3, HIGH); // LED3 menyala
}
else                       // jika tidak
{
  digitalWrite(LED1, LOW);   // LED1 mati
  digitalWrite(LED2, LOW);   // LED2 mati
  digitalWrite(LED3, LOW);   // LED3 mati
}
}
NOTES:
  • Nilai yang kamu pakai pada LM35, disesuaikan dengan nilai suhu dilingkungan kamu. Karena suhu disuatu tempat dengan tempat lain bisa saja berbeda bukan? 😉
  • if (nilaiLM35 == 28) kode ini digunakan untuk perintah logika, “jika nilaiLM35 sama dengan 28.” arduino akan menjalankan kode perintah yang ada pada program if ini.
  • else if (nilaiLM35 == 29) tapi jika nilainya ternyata sama dengan 29, maka arduino akan menjalankan kode perintah pada else if.
  • Else tapi jika tidak ada yang sama dengan nilai pada nilai if dan else if, maka arduino akan menjalakan kode perintah pada else.
MARI LEBIH KREATIF!!!
  1. Masih ada 3 LED yang belum digunakan pada rangkaian.
  2. Kamu bisa buat program, “Jika nilai LM35 == 28, maka setiap LED berwarna hijau menyala. Jika nilai LM35 == 29, maka setiap LED warna kuning menyala. Dan jika nilai LM35 == 30, maka setiap LED warna merah menyala.
Yang ingin mencoba Suhu dan Kelembaban menggunakan DHT11, DHT21, DHT22, silahkan menuju postingan berikut:
Selamat mencoba 😉
