Cara Simple Program LCD i2C 16×2 Menggunakan Arduino

UPDATE: Library dan koding dari program LCD i2C berikut sudah saya update, dan tentunya yang ini udah bisa digunakan untuk ESP8266, NodeMCU, Wemos, dll.

Ok Guys. Saya tau kamu pasti sudah menunggu untuk postingan ini. Walaupun di postingan sebelumnya sudah ada tutorial menggunakan LCD 16×2, hanya saja masih menggunakan banyak pin. Nah kali ini dengan menggunakan LCD 16×2 dengan tambahan modul i2C, kita hanya menggunakan 4 pin saja. Benarkah? Yap, hemat banget kan 😀

Lalu apa saja yang perlu di persiapkan?
  1. Arduino BELI
  2. LCD 16×2 dan I2c BELI
  3. Kabel jumper Male-Female BELI

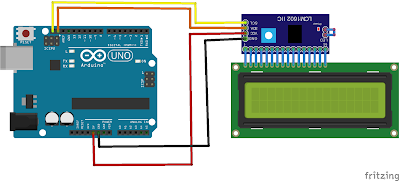

Kemudian silahkan rangkai seperti gambar dibawah ini:
CATATAN:
  1. Hubungkan pin VCC pada LCD i2C ke pin 5V Arduino
  2. Hubungkan pin GND pada LCD i2C ke pin GND Arduino
  3. Hubungkan pin SCL pada LCD i2C ke pin SCL (atau bisa pake pin A5) Arduino
  4. Hubungkan pin SDA pada LCD i2C ke pin SDA (atau bisa pake pin A4) Arduino
Sebelumnya ke Pemrograman pastikan kamu sudah mendownload Library LCD i2C, pada LINK dibawah ini.
Lalu kamu masukan Libary Tersebut ke Arduino. Jika belum tau caranya bisa buka postingan berikut ini: Cara Memasukan Library ke Arduino IDE!

Sebelum lanjut lagi, saya sarankan kamu untuk membuka Bagaimana Cara Mengetahui Alamat LCD i2C ?, untuk mengetahui terlebih dahulu berapa alamat LCD i2C kamu.
Jika sudah. Silahkan Ketika Ulang atau salin program dibawah ini:
#include <LiquidCrystal_I2C.h>
LiquidCrystal_I2C lcd(0x27, 16, 2);

void setup() {
  lcd.begin();
}

void loop(){
  lcd.setCursor(0,0);
  lcd.print("TEST LCD i2C");
  lcd.setCursor(0,1);
  lcd.print("KelasRobot.com");
}
Tekan Upload dan TARAAA… Dibawah ini adalah penampakan jika sudah berhasil.


KODE KERAS: Jika kamu gak berhasil, maka perhatikan kode yang ini  LiquidCrystal_I2C lcd(0x3F, 16, 2); yang bagian 0x27 itu adalah alamat i2C kamu, ada kemungkinan alamat kamu bukan yang itu, bisa jadi 0x3F atau yang lainnya.

Untuk mengetahu yang pastinya, silahkan gunakan cara dengan membuka postingan dibawah ini:

Bagaimana Cara Mengetahui Alamat LCD i2C ?

SELAMAT MENCOBA! DAN HARUS BERHASIL 🙂
