Menghidupkan Dan Mematikan LED dengan Satu Tombol – Program Arduino Button

Sebelumnya di tutorial, “Program Arduino: Digital Read Push Button!.” Ada banyak sekali komentar yang meminta untuk dibuatkan tutorial ini, seperti pada komentar:

“Mau tanya mas,, kalo tombol di tekan led akan nyala dan tombol di lepas led tetap nyala sampai di tekan lg tombolnya baru led mati,,”

“Mas saya ada tugas nih.
Kalo kita menggunakan 2 led tapi menggunakan 1 button..
Kita tekan button lampu led1 huidup.. lalu kita tekan button led 1 mati.. kita tekan lagi button led 2 yang hidup.. bagaimana program nya mas?”

“Manthap && jos tutor’y..
Oya Mas,? mau tanya && minta ilmu || jurusnya, gimana cara menyalakan 5 led dalam satu button,,? Jadi jika button di tekan LED1 akan menyala dan tekan lagi LED2 menyala, sampai 5 led. Mohon bantuannya mas.? Hehe”

Inti dari pertanyaan mereka jika saya simpulkan adalah bagaimana dengan satu tombol bisa menjalakan banyak fungsi, seperti menghidupkan dan mematikan led. Di tutorial ini saya akan jelasakan dasarnya.

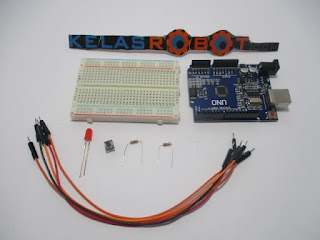

Pertama kamu harus menyiapkan komponen berikut ini:

  1. 1x Arduino BELI
  2. 1x Breadboard BELI
  3. 1x button BELI
  4. 1x LED 5mm BELI
  5. 1x Resistor 220-1k ohm BELI
  6. 1x Resistor 1k-10k ohm BELI
  7. 5x Kabel jumper male-male BELI

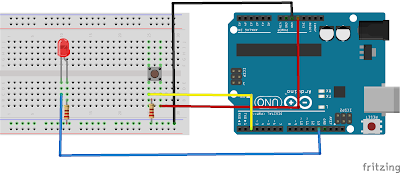

Kemudian rangkailah seperti gambar dibawah ini:

Hasil rangkainnya akan seperti gambar dibawah ini:

Jika kamu sudah merangkai, sekarang kita masuk kebagian pemrograman. Buka Arduino IDE, kemudian ketik ulang atau salin program dibawah ini:

int button= 2;
int nilaitombol;
int count;

int led= 13;

void setup(){
pinMode(button, INPUT);
pinMode(led, OUTPUT);
}

void loop(){
nilaitombol= digitalRead(button);

if(nilaitombol == 1){
count++;
delay(300);
if(count==1){
digitalWrite(led, HIGH);
}
if(count==2){
digitalWrite(led, LOW);
count=0;
}
}
}

Jika sudah, tekan tombol UPLOAD, hingga DONE UPLOADING.

Jika masih kurang jelas kamu bisa lihat di video tutorial dibawah ini:

Catatan Program: Untuk penjelesan program silahkan buka VIDEO DIATAS… 😉
